產品詳情
超聲波液位計概述
超聲波液位計具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便、讀數簡捷等特點,廣泛應用于石油、化工、水處理、水利、鋼鐵、煤礦、電力以及食品加工等行業,適用酸、堿、鹽、防腐、高溫、防爆等各種領域。
本儀器可通過4~20mA或RS485(Modbus協議)連接到各種DCS系統中,為工業的自動化運行,提供實時的液位數據。
超聲波液位計具有如下特點
1.穩定可靠
我們在電路設計時從電源部分起就選用高質量的模塊、關鍵元器件的采購選擇高穩定可靠的器件,完全可以直接替代國外進口儀表。
2.**技術
**的聲波智能技術軟件可進行智能化回波分析,無需任何調試及其它的特殊步驟,此技術具有動態思維、動態分析的功能。
3.精度高
我公司擁有的聲波智能**技術,使超聲波液位計的精度大大提高,液位精度達到±0.3%,能夠抗各種干擾波。
4.故障率低、易安裝、易維護
本儀器是一種非接觸式儀表,不跟液體直接接觸,因此故障率較低。儀表提供多種安裝方式,用戶完全可以通過本手冊進行儀表標定。
5.多種防護
儀表的防護等級達到IP65;所有的輸入、輸出線均具有防雷、防短路的保護功能。
超聲波液位計產品詳情

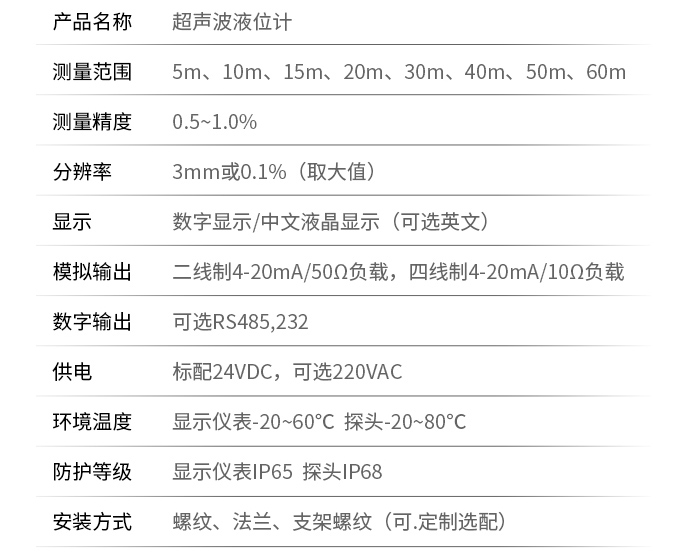

超聲波液位計技術指標及選型代碼
超聲波液位計儀器安裝

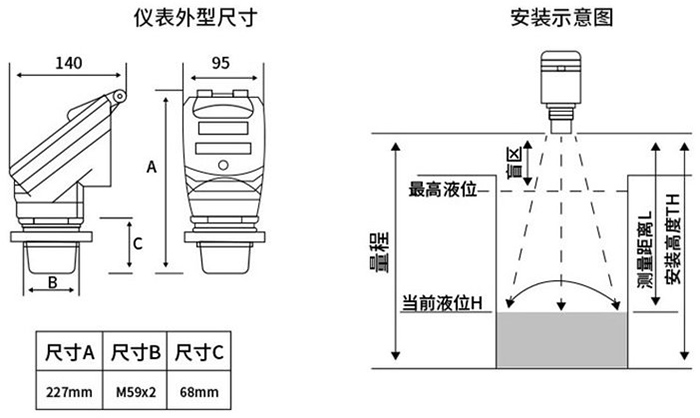

1儀表尺寸圖如下:
注:儀表尺寸會(huì )根據型號的不同而有所改變,若有不同會(huì )預先告知。
2 儀表安裝方式
支架安裝:在被測液體上方水平固定L型支架,用螺絲將液位儀固定在支架上。
法蘭安裝:安裝時,先將法蘭固定在鐵板或盲板上,然后將儀表固定在法蘭上。
3 儀表安裝原則
1)換能器發射面到*低液位的距離,應小于選購儀表的量程。
2)換能器發射面到*高液位的距離,應大于選購儀表的盲區。
3)換能器的發射面應該與液體表面保持平行。
4)換能器的安裝位置應盡量避開正下方進、出料口等液面有劇烈波動的位置。
5)若池壁或罐壁不光滑,儀表需離開池壁或罐壁0.5m以上。
6)若換能器發射面到*高液位的距離小于選購儀表的盲區,需加裝延伸管,延伸管需和液面垂直,內壁要保持光滑。
4 安裝注意事項
1)儀表外殼*好與大地可靠相連。
2)電線、電纜保護管,要注意防止積水過多。
3)儀表雖然自身帶有防雷器件,但儀表在多雷地區使用時,*好在儀表的進出線端另外安裝專用的防雷裝置。
4)儀表在特別炎熱、寒冷的地方使用,即周?chē)h(huán)境溫度有可能超出儀表的工作要求時,*好在液位儀周?chē)釉O防高、低溫裝置。
5 儀表接線
針擰開后蓋即可看見儀表的接線板,如下圖所示:
接線柱說明:
額定電壓:DC24V,4~20mA電流輸出, XPS02:+接BA-2二芯專用電纜紅線跟黑線,-接BA-2二芯專用電纜屏蔽線。

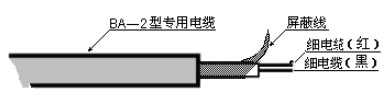

BA-2二芯專用電纜說明:
注意:
1)BA-2專用電纜的長度應(分體機專用)≤50米
2)超聲波液位計到控制室的距離應≤1200米
3)給DC24V電源上電前后,請仔細檢查電源的*性,注意不要接反。
4)儀表使用DC24V時,在儀表上電后,儀表電源輸入端的電壓不低于21V。
5)4~20mA輸出線的*大負載應小于500歐姆。
