超聲波流量計系列產品原理、種類及優勢

本公司超聲波流量計系列產品可選配外夾式、插入式、管段式等傳感器,解決了原有產品小流量漂移問題。與機械水表相比具有無活動部件,始動流量低,量程比寬,測量精度高, 使用壽命長等特點。超聲波在流動的流體中傳播時就載上流體流速的信息。因此通過接收到的超聲波就可以檢測出流體的流速,從而換算成流量。根據檢測的方式,可分為傳播速度差法、多普勒法、波束偏移法、噪聲法及相關法等不同類型的超聲波流量計。超聲波流量計是近十幾年來隨著集成電路技術迅速發展才開始應用的一種。

本公司生產的超聲波流量計種類多。有非接觸式儀表,適于測量不易接觸和觀察的流體以及大管徑流量,眾所周知,工業流量測量普遍存在著大管徑、大流量測量困難的問題,這是因為一般流量計隨著測量管徑的增大會(huì )帶來制造和運輸上的困難,造價提高、能損加大、安裝不僅這個缺點,超聲波流量計均可避免。因為各類超聲波流量計均可管外安裝、非接觸測流或者插入式安裝,儀表造價基本上與被測管道口徑大小無關,而其它類型的流量計隨著口徑增加,造價大幅度增加,故口徑越大超聲波流量計比相同功能其它類型流量計的功能價格比越優越,使用超聲波流量計不用在流體中安裝測量元件故不會(huì )改變流體的流動狀態,不產生附加阻力,儀表的安裝及檢修均可不影響生產管線運行因而是一種理想的節能型流量計,被認為是較好的各類管徑流量測量?jì)x表。在發電廠,化工廠,鋼鐵廠等中,用手持式或者便攜式超聲波流量計測量水輪機進水量、汽輪機循環水量等大管徑流量,比過去的皮脫管流速計方便得多。另外,超聲測量?jì)x表的流量測量準確度幾乎不受被測流體溫度、壓力、粘度、密度等參數的影響,又可制成非接觸及便攜式測量?jì)x表,故可解決其它類型儀表所難以測量的強腐蝕性、非導電性、放射性及易燃易爆介質的流量測量問題。另外,鑒于非接觸測量特點, 再配以合理的電子線路,儀表可適應多種管徑測量和多種流量范圍測量。管道使用檢測流量時,超聲波流量計通常有外夾式安裝,插入式安裝和管道式安裝,在現場完成密封不可開孔時,可推薦使用外夾式安裝,在現場不方便剖開管道時,可推薦使用插入式安裝,在使用現場方便開口的情況下,可推薦使用管道式超聲波流量計,焊接法蘭,對夾法蘭即可。 超聲波流量計的適應能力也是其它儀表不可比擬的。超聲波流量計具有上述一些優點因此它越來越受到重視并且向產品系列化、通用化發展,現已制成不同聲道的標準型、高溫型、 防爆型儀表以適應不同介質,不同場合和不同管道條件的流量測量。

超聲波流量計分類圖


超聲波流量計技術特點

1、測量精度:1.0%;

2、工作電源:隔離 DC8-36V 或 AC85-264V;

3、功 耗:工作電流 50mA(不連接鍵盤和蜂鳴器不響的條件下);

4、可選輸出:1 路標準隔離 RS485 輸出;1 路隔離 4-20mA 或 0-20mA 輸出;雙路隔離 OCT 輸出(OCT1 脈沖寬度 6-1000ms 之間可編程,默認 200ms);1 路雙向串行外設通用接口,可以直接通過串聯的形式連接多個諸如 4-20mA 模擬輸出板;

5、可選輸入:三路 4-20mA 模擬輸入回路;

6、顯 示:2×10 漢字背光顯示器(中英文雙語可選擇);

7、操 作:16 按鍵窗口化操作;

8、其它功能:自動記憶前 512 天,前 128 個月,前 10 年正負凈累積流量自動記憶前 30 次上、斷電時間和流量并可實現自動或手動補加,并可以通過 MODBUS 協議讀出;

9、流量傳感器:外夾式;

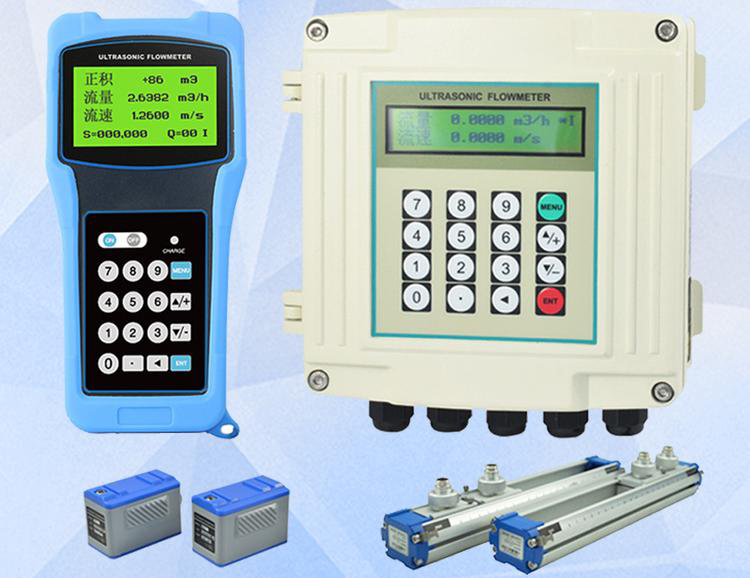

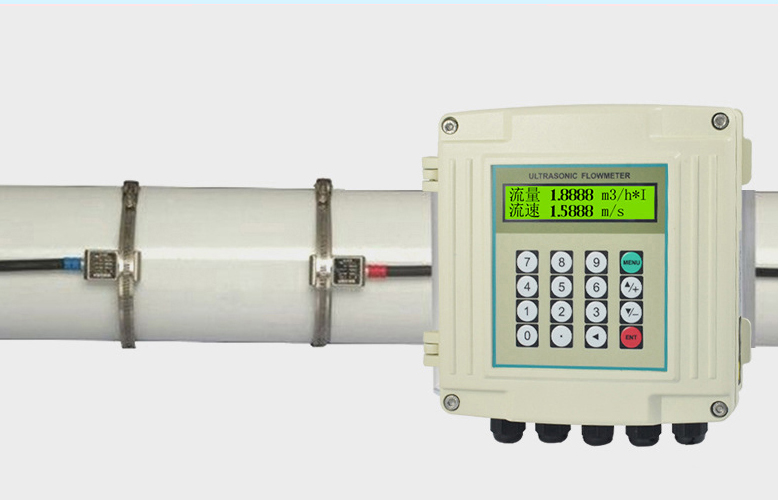

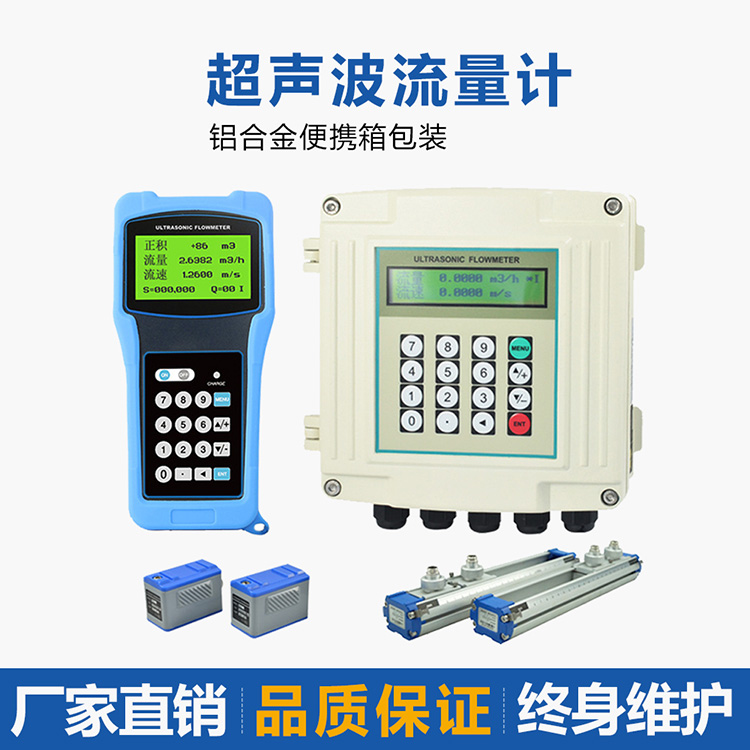

超聲波流量計外夾式產品圖

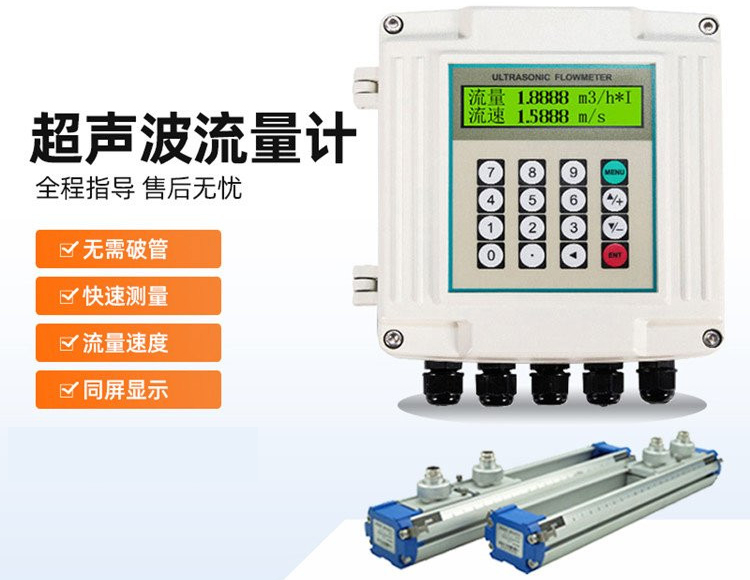

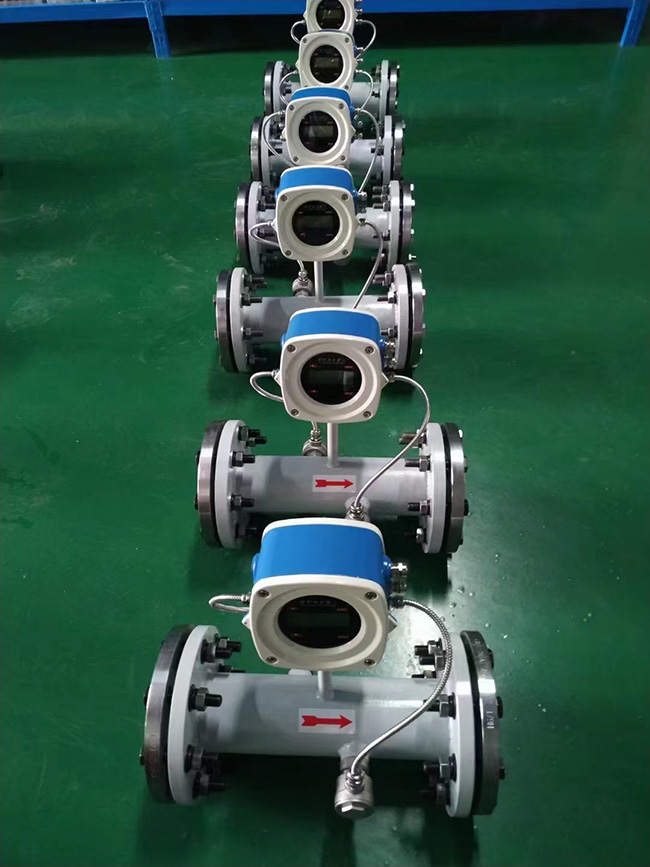

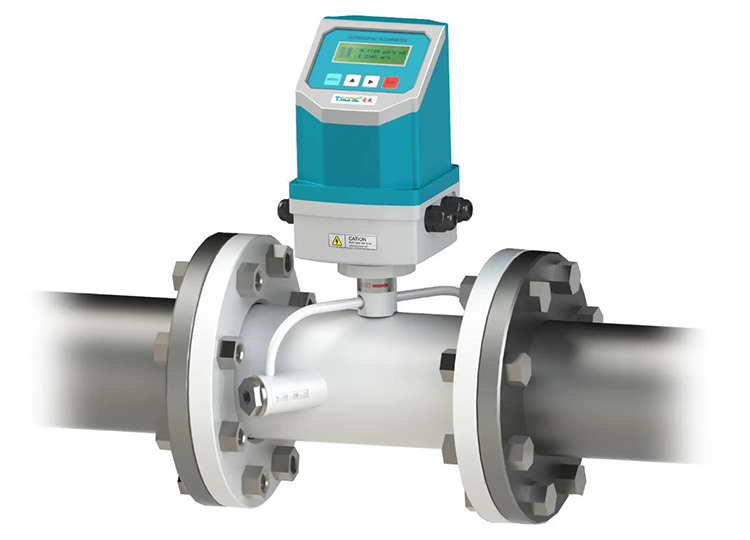

超聲波流量計管道式產品圖

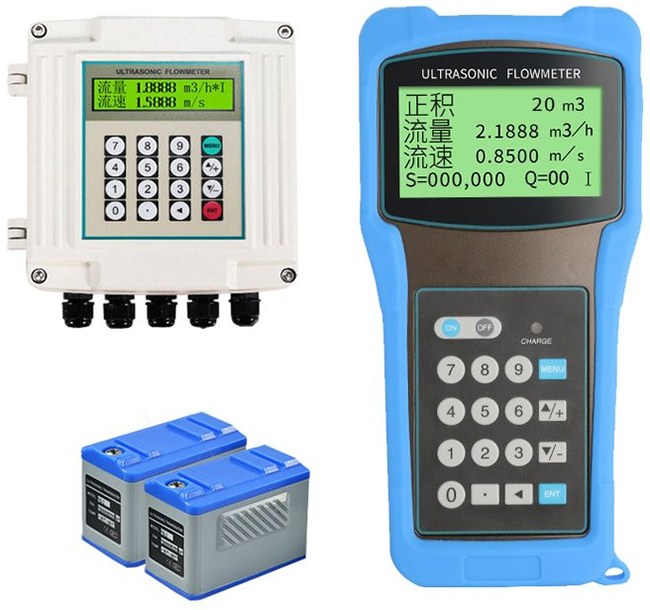

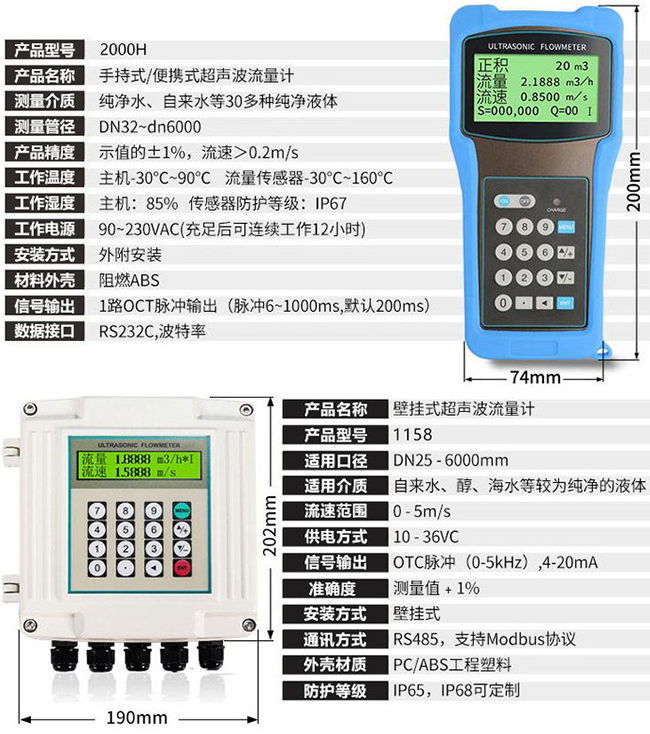

超聲波流量計產品信息

超聲波流量計產品信息圖

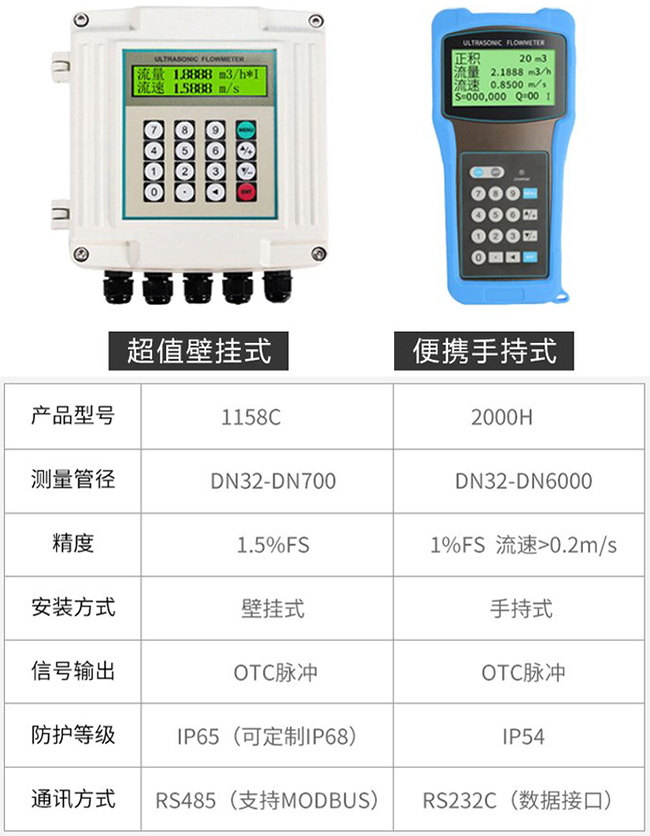

超聲波流量計技術參數

超聲波流量計技術參數對照表

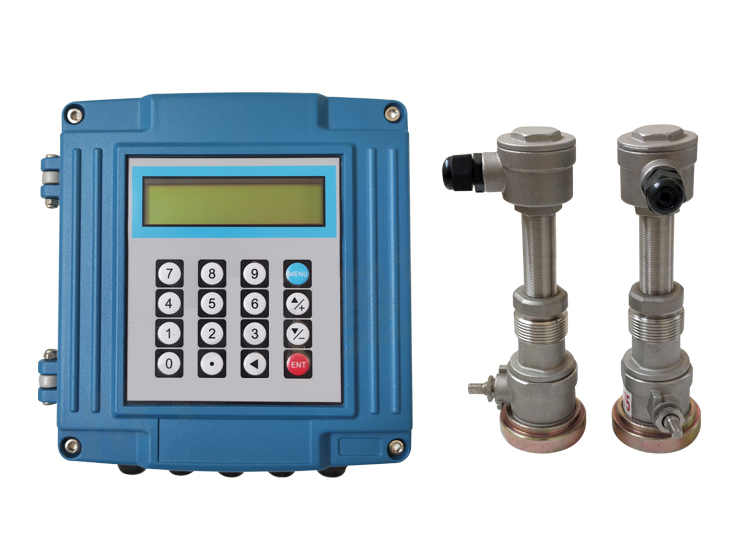

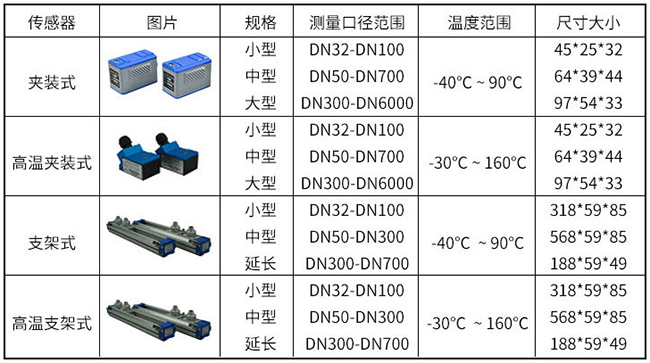

超聲波流量計傳感器選擇

超聲波流量計傳感器分類圖

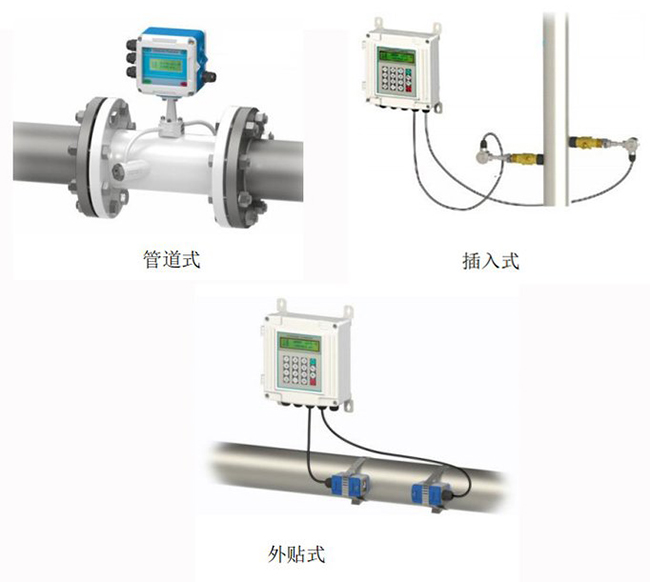

超聲波流量計安裝方式選擇

超聲波流量計安裝方式分類圖

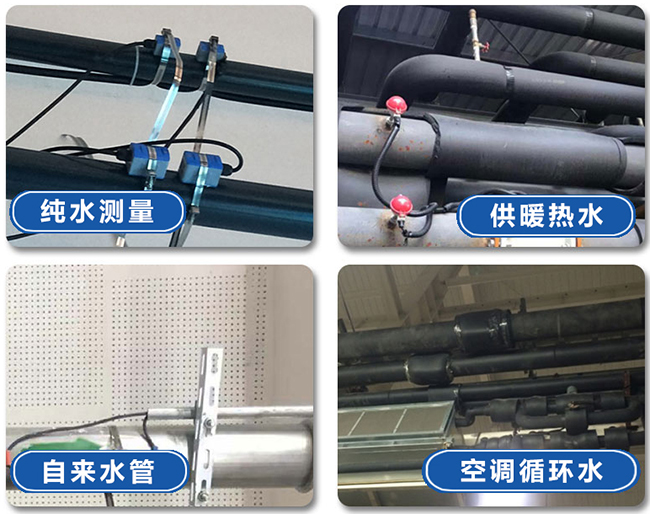

超聲波流量計應用范圍

超聲波流量計現場安裝使用圖

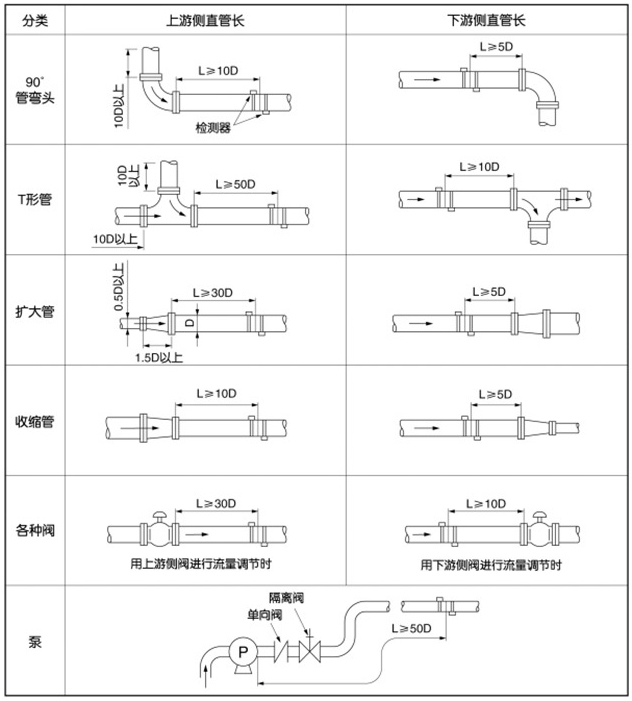

超聲波流量計安裝位置

超聲波傳感器安裝應避開時鐘6點、12點的位置,以免管道底部沉淀物或管道上部的氣泡、氣穴引起信號衰減。

安裝傳感器位置的管路要求有足夠長的直管段,至少需保證上游10倍管直徑,下游5倍管直徑,離泵出口30倍管直徑;同是管路內液體必須保證滿管。確定被測管路的溫度范圍是在傳感器的使用范圍內,通常在室溫狀態下測量為好。

充分考慮管內壁結構狀況,把管道的銹蝕或結垢情況考慮在內,優先選取較新的管段進行測量,如條件無法滿足,需把結垢考慮為襯里以求更精準的測量。

超聲波流量計安裝位置圖

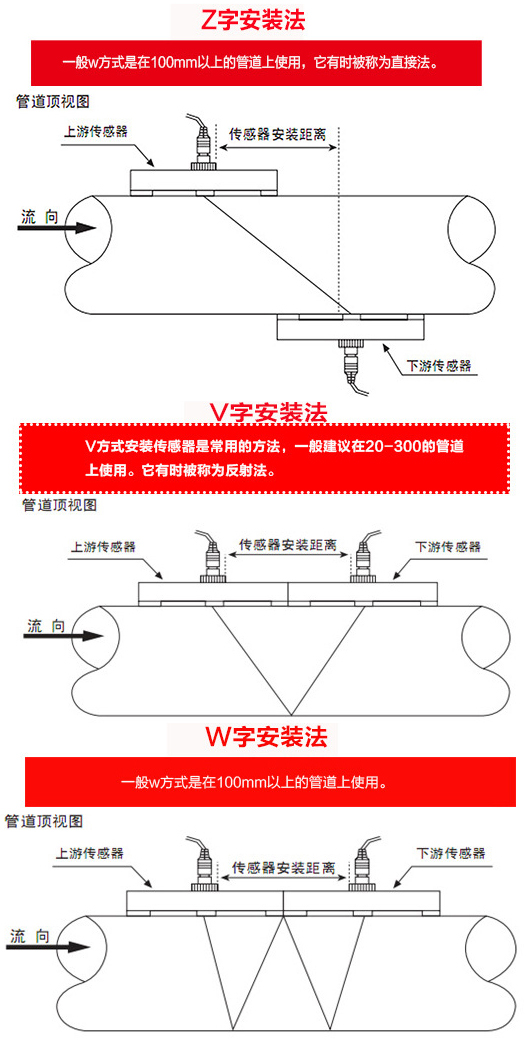

超聲波流量計傳感器安裝

超聲波流量計安裝方式圖

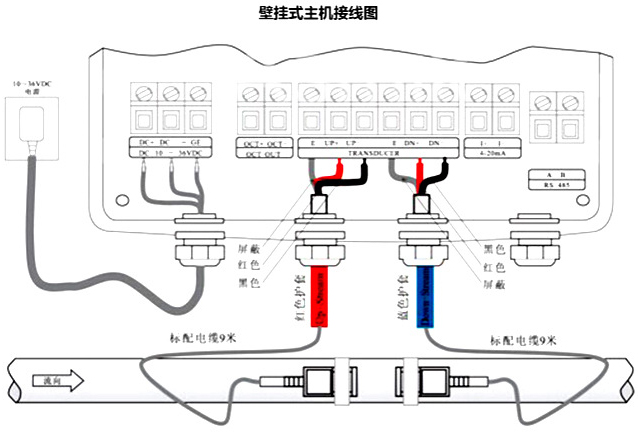

超聲波流量計接線

主機部分接線如圖所示:

超聲波流量計接線圖

(1)電源接線

電源接線按照接線圖標識:有 AC 220V 和 DC 24V 兩種電源,任選一種

(2)傳感器接線

下游探頭接:從左到右 1 2 3 接線端子,GND DN- DN+,屏蔽線通常可不接,通常默認只需要接 DN- DN+ (從左到右 2 號端子 3 號端子)

上游探頭接:從左到右 4 5 6 接線端子,GND UP- UP+,屏蔽線通常可不接,通常默認只需要接 UP- UP+ (從左到右 5 號端子 6 號端子)

(3)4-20mA 電流輸出接線

4-20mA 接:AO 和 24V-兩個端子,AO 端子接 4-20mA+ 24V-端子接 4-20mA-

(4)485 通訊接線

485 通訊接:485 OUT A 485 OUTB

(5)熱量表接線

熱量功能供水接:TX1 T1 GND;熱量功能回水接:TX2 T2 GND;(供水回水 GND 共接)

(6)繼電器接線

RELAY+ RELAY-
